进口三通球阀

产品名称:进口三通球阀

品牌:美国MILLER

联系人:黄先生

咨询热线:0755-29748800

在线QQ:916223289

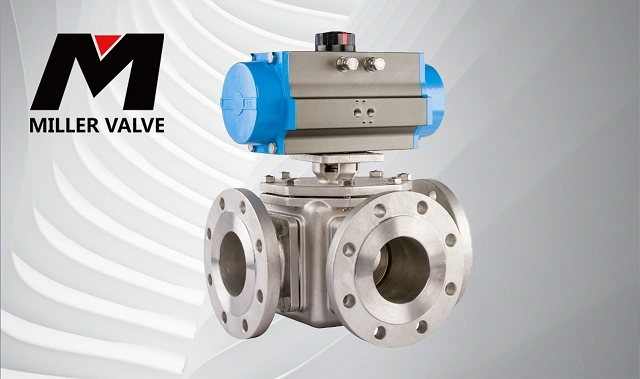

进口三通球阀

进口三通球阀简介

进口气动三通内螺纹球阀,Pneumatic three-way thread ball valve,也叫气动三通小口径球阀,气动三通丝扣球阀,气动不锈钢三通球阀,是指有气动执行器和内螺纹的三通球阀组成,一般是小口径DN10-50,有气动执行器来控制三通球阀的合流或者分流,换向的球阀。适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。

气动三通三片式球阀分为“L型气动三片式球阀”与“T型气动螺纹球阀”,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。双层阀杆填料符合德国泄露测试要求,在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏,并可根据工况需要制成L型或T型通道,气动三通内螺纹球阀安装方便。

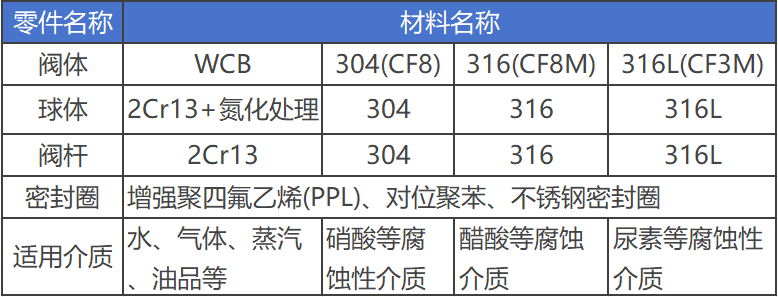

进口三通球阀结构

(1)气动三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
(2)两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
(3)四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
(4)T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。
进口三通球阀结构

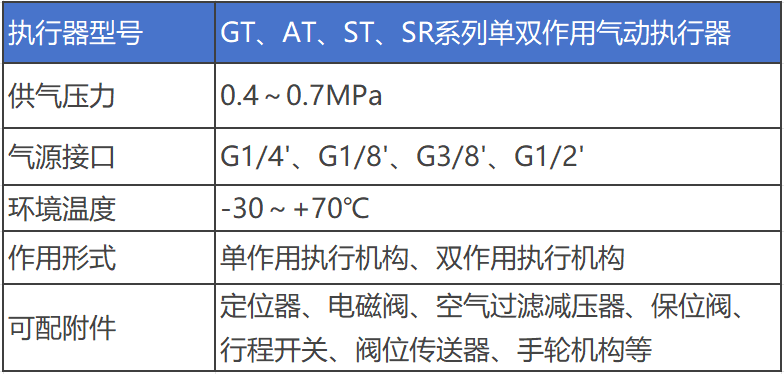

进口三通球阀执行器资料

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
进口三通调节阀执行器

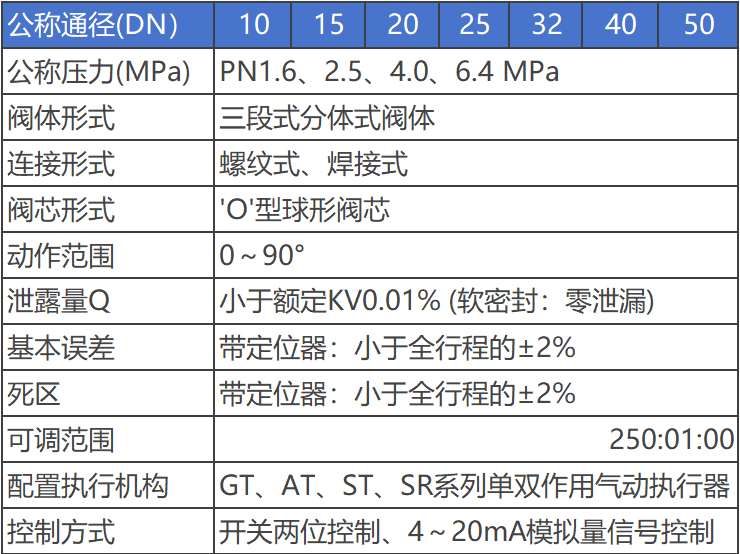

进口三通球阀参数
进口三通球阀参数

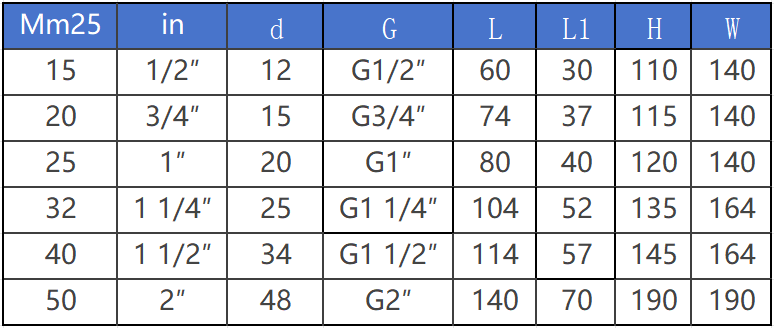

进口三通球阀尺寸
进口三通球阀尺寸

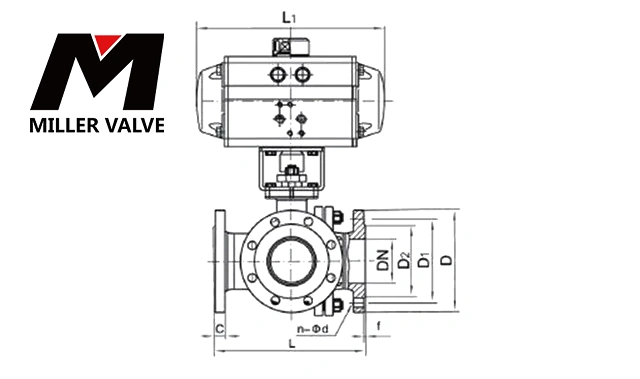

进口三通球阀安装连接尺寸
进口三通球阀连接尺寸

进口三通球阀工作原理

进口三通球阀的工作原理是通过旋转球体来控制流体的分流或合流,实现流体在不同通道之间的切换。这种阀门结构使其具有优越的分流和合流控制性能,适用于需要调节流向和分配流体的管道系统。

以下是进口三通球阀的工作原理步骤:

1.主通道:当三通球阀处于正常工作状态时,流体通过阀门的主通道流动,此时球体处于中间位置,主通道和两个侧通道均未连接。

2.分流:当需要分流流体时,通过手动杠杆或手轮旋转球体,使其转动到一侧,与主通道形成连接,而另一侧通道关闭。这样,流体会被导向到另一个侧通道,实现了流体的分流。

3.合流:当需要合流流体时,再次旋转球体,使其转动到另一侧,与主通道形成连接,而前一侧通道关闭。这样,流体会重新合并到主通道中,实现了流体的合流。

4.控制流量:通过控制球体的旋转角度,可以调节侧通道的开启程度,从而实现对分流和合流流体的精确控制和流量调节。

5.密封性:三通球阀的球体和阀座之间形成较好的密封,可以有效防止流体泄漏,确保系统的安全和稳定。

6.操作方式:进口三通球阀通常采用手动操作,通过手动杠杆或手轮旋转球体实现分流和合流的切换。也可以选择气动或电动操作,以实现自动化控制和远程操作。

进口三通球阀的工作原理使其在流体的分流和合流控制方面具有优势,广泛应用于各种工业流程和管道系统中。在实际应用中,应根据具体的应用场景、流体特性和工作要求来选择合适的型号和材质的三通球阀,确保阀门能够满足特定的应用需求和工程要求。

进口三通球阀品牌

美国米勒(Miller)是一家备受信赖的工业阀门制造商,其产品线涵盖了各类高品质的阀门,包括进口三通球阀。这类阀门采用了法兰连接方式,能够紧密连接于管道系统,适用于需要频繁开关和可靠密封的工业场合。

米勒进口三通球阀的设计结构包括阀体、阀球、法兰连接部分以及密封件等关键组件。阀球通过旋转来实现介质的流通控制,保证了阀门的高效工作。米勒的三通球阀采用高品质的材料和先进的制造工艺,保证了其在不同工况下的稳定性和可靠性。

美国米勒进口三通球阀在工业自动化控制系统中扮演着重要的角色。其优异的性能和可靠的品质使得其在石化、化工、电力、水处理等领域得到了广泛应用,为工业生产提供了可靠的流体控制解决方案。米勒作为一家具有丰富经验和先进技术的工业阀门制造商,为客户提供了优质的产品和服务。


进口三通球阀的作用

进口三通球阀在工业和工程领域中有多种重要作用,其主要作用是实现流体的分流和合流,适用于需要调节流向和分配流体的管道系统。以下是进口三通球阀的主要作用:

流体分流:进口三通球阀可以通过旋转球体,使其与一个侧通道连接,而另一个侧通道关闭,从而实现流体的分流。这使得流体可以在不同通道中流动,实现流向的分配。

流体合流:进口三通球阀可以通过再次旋转球体,使其与另一个侧通道连接,而前一侧通道关闭,从而实现流体的合流。这使得来自不同通道的流体重新汇聚到主通道中。

流量调节:通过控制球体的旋转角度,可以调节侧通道的开启程度,从而实现对分流和合流流体的精确控制和流量调节。

快速切换:三通球阀的旋转结构使其能够快速完成分流和合流的切换动作,从而实现快速调整和改变流体的流向。

简单操作:进口三通球阀通常采用手动操作,通过手动杠杆或手轮旋转球体实现分流和合流的切换,操作简便。

广泛应用:三通球阀适用于各种介质,包括水、油、气体、蒸汽等,并且在高温、高压等恶劣工况下也有较好的性能表现。它广泛应用于石油、化工、天然气、电力等工业领域,特别适用于需要分流或合流流体的管道和设备系统。

进口三通球阀的主要作用是实现流体的分流和合流控制,帮助调节流向和分配流体,因此在工业流程和管道系统中具有重要的作用。在实际应用中,应根据具体的应用场景、流体特性和工作要求来选择合适的型号和材质的三通球阀,以确保阀门能够满足特定的应用需求和工程要求。
