进口双向压硬密封蝶阀

产品名称:进口双向压硬密封蝶阀

品牌:美国MILLER

联系人:黄先生

咨询热线:0755-29748800

在线QQ:916223289

品牌:美国MILLER

美国MILLER进口双向压硬密封蝶阀概述:

美国MILLER进口双向压硬密封蝶阀是一种美国米勒按照API6D标准生产的采用三偏心结构,即在双偏心蝶阀的基础上增加了一个角度偏心。美国米勒双向压硬密封蝶阀用了斜置椭圆蝶板径向动平衡密封系统,双向压硬密封蝶阀进出口两侧受力近似平衡,双向压硬密封蝶阀的开启力矩较小,正反向密封性能可靠,可达到双向承压100%。双向压硬密封蝶阀密封面采用整体式金属密封圈,经过高精度机械加工而成,密封截面为椭圆型,它与阀座金属密封面组成密封副。阀门启闭时,蝶板密封面沿360度圆周各点瞬间接触或脱离,能快速准确实现开肩或关闭动作,

美国MILLER进口双向压硬密封蝶阀参数:

公称通径:DN40-DN2000

公称压力:0.6Mpa-4.0Mpa

设计温度:-29℃-600℃

连接方式:法兰、对夹式

适用介质:水、气、油、化工、盐水、燃气,天然气等等介质

美国MILLER进口双向压硬密封蝶阀部件:

零件名称

材料

阀体

铸钢、不绣钢、铬钥钢、合金钢、双相钢

蝶板

铸钢、不绣钢、铬结钢、合金钢、双相钢

阀座

不绣钢、堆焊司太立等硬质合金

密封圈

不绣钢与耐高温石棉板组合成多层次

阀杆

20Cr13、1Cr13不绣钢、铬银钢、特殊材料

轴套

奥氏体不绣钢、304氮化 、ZG00Cr18Ni10

填料

柔性石墨、PTFE

填料压盖

铸钢、不绣钢

支架

铸钢、不绣钢

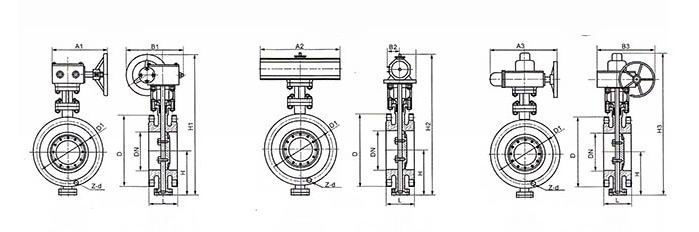

美国MILLER进口双向压硬密封蝶阀尺寸:

DN

结构长度L

外形尺寸(参考值)

法兰尺寸(标准值)

手动

阀门

Kg

毫米

英寸

H

手动

气动

电动

PN0.6MPa

PN1.OMPa

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

D1

Z-d

40

1 1/2

43

43

107

330

180

200

625

245

72

530

250

255

100

4-14

110

4-18

10

50

2

43

43

112

350

180

200

625

245

72

530

250

255

110

4-14

125

4-18

12

65

2 1/2

46

46

115

370

180

200

625

245

72

530

250

255

130

4-14

145

4-18

13

80

3

49

64

125

380

180

200

645

245

72

565

250

255

150

4-18

160

8-18

15

100

4

56

64

138

420

180

200

675

355

92

600

250

255

170

4-18

180

8-18

17

125

5

64

70

164

460

180

200

715

355

92

640

250

255

200

8-18

210

8-18

27

150

6

70

76

175

555

270

280

800

355

92

704

300

315

225

8-18

240

8-22

29

200

8

71

89

215

780

400

425

850

250

170

775

300

315

280

8-18

295

8-22

45

250

10

76

114

243

840

400

425

925

250

170

945

300

315

335

12-18

350

12-22

69

300

12

83

114

285

995

450

560

1035

450

220

1070

300

315

395

12-22

400

12-22

86

350

14

92

127

320

1050

450

560

1070

450

220

1140

300

315

445

12-22

460

16-22

122

400

16

102

140

350

1220

535

580

1190

450

220

1210

300

315

495

16-22

515

16-26

141

450

18

114

152

350

1280

535

580

1250

650

280

1335

575

714

550

16-22

565

20-26

191

500

20

127

152

380

1365

535

580

1290

650

280

1415

575

714

600

20-22

620

20-26

260

600

24

154

178

435

1460

570

660

1455

850

380

1605

656

810

705

20-26

725

20-30

380

700

28

165

229

480

1520

750

550

1585

850

380

1844

656

810

810

24-26

840

24-30

450

800

32

190

241

530

1710

750

550

1700

1250

380

2040

656

810

920

24-30

950

24-33

650

900

36

203

241

595

1810

750

550

1965

1250

380

2255

785

863

1020

24-30

1050

28-33

830

1000

40

216

300

650

1900

900

750

2015

1250

380

2380

785

863

1120

28-30

1160

28-36

1050

1200

48

254

360

775

1180

1000

925

2250

1250

380

2640

785

863

1340

32-33

1380

32-39

1400

1400

56

279

390

870

1450

1000

925

2886

1560

36-36

1590

36-42

1900

1600

64

318

440

1000

1730

1000

925

3156

1760

40-36

1820

40-48

2900

1800

72

356

490

1110

3020

1100

980

3421

1970

44-39

2020

44-48

4000

2000

80

406

540

1250

3270

1100

980

3685

2180

48-42

2230

48-48

5300

实际尺寸以代理商提供为准,更多尺寸请与代理商联系
