进口倒吊桶疏水阀

产品名称:进口倒吊桶疏水阀

品牌:美国MILLER

联系人:黄先生

咨询热线:0755-29748800

在线QQ:916223289

品牌:美国MILLER

美国MILLER进口倒吊桶式疏水阀概述:

美国MILLER进口杠杆浮球式疏水阀是美国米勒根据是遵循ANSIB16.34标准生产,倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关。倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,吊桶开口向下。装置刚启动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀芯关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀芯开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。

  倒吊桶式蒸汽疏水阀是机械型蒸汽疏水阀中最坚固的疏水阀之一,它的优点是:不怕水击,能连续排不冷凝气体,抗污性能好;最高背压≥90%,所有内件都是不锈钢制造,耐磨损、抗腐蚀;球形阀芯和阀座是线接触,密封性能好,使用寿命长;间断排水和连续排水,能排接近饱和温度冷凝水,使加热设备达到最佳工作效率。倒吊桶式蒸汽疏水阀的阀座处于水密封的保护下,工作时无新鲜蒸汽泄漏,节能效果好。

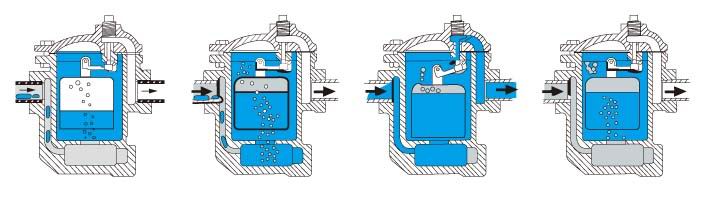

工作运转流程图     □空气 ■蒸汽 ■凝结水

1、疏水阀关闭:

疏水阀初始充水后,蒸汽开始进入疏水阀并在倒吊桶顶部积聚,把倒吊桶浮起,将阀瓣推入阀座。

2、疏水阀开始打开:

冷凝水开始流入疏水阀,蒸汽和空气被挤出倒吊桶,使桶渐失浮力,开始拉动阀瓣拉开阀座。

3、疏水阀排水:

当足够的冷凝水进入疏水阀,蒸汽和空气被挤出倒吊桶后,倒吊桶落下,将阀瓣拉离阀座,疏水阀向外推出冷凝水和空气。

4、疏水阀关闭:

在冷凝水停止流入后,蒸汽进入疏水阀并浮起倒吊桶,迫使阀瓣插入阀座,循环重复。

美国MILLER进口倒吊桶式疏水阀参数:

公称通径:DN15-DN100

公称压力:1.6Mpa-4.0Mpa

设计温度:-29℃-420℃

连接方式:内螺纹,法兰

适用介质:蒸汽

美国MILLER进口倒吊桶式疏水阀部件:

零部件名称

材质

阀体、阀盖

铸钢、不锈钢、合金钢

吊桶、杠杆

304/316不锈钢

阀座、阀瓣

STL合金、高铬不锈钢

过滤网

不锈钢

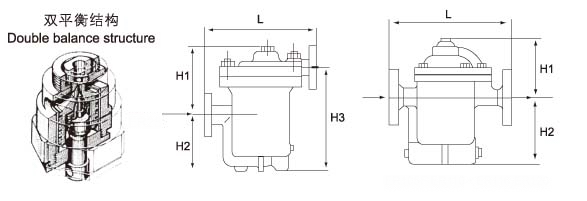

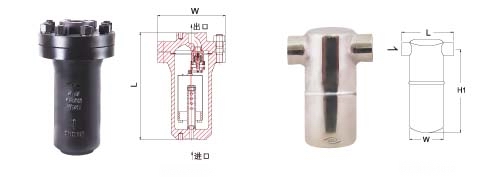

美国MILLER进口倒吊桶式疏水阀尺寸:

口径(DN)

L法兰

螺纹/焊接



H1

H2

W

重量(kg)

使用压力范围(Mpa)

公称压力(Mpa)

15~20

25

190

200

135

135

75

112

103

4.7

7.5

0.1-2.5·3.2

2.5-4.0

15~25

32~50

240

260

180

 -

45

190

145

10

12~14

0.1-2.5·3.2

2.5-4.0

15~25

32~40

50

300

310

320

215

215

-

124

198

178

17.5

22

23

0.1-2.5·3.2

2.5-4.0

25

32~40

50

340

350

360

245

174

246

205

25

28

30

0.1-2.5·3.2

2.5-4.0

20~65

400

260

170

205

240

46

0.1-2.5·3.2

2.5-4.0

50~100

430

330

260

280

290

60

0.1-2.5·3.2

2.5-4.0























口径(DN)

L法兰

螺纹/焊接

H1

H2

W

重量(kg)

使用压力范围(Mpa)

公称压力(Mpa)

15~25

210

110

60

70

75

3.5

0.1-1.6·2.1

2.5

15~25

210

135

85

90

100

5/7

0.1-1.6·2.1

2.5

20~50

260

200

120

134

120

10/15

0.1-1.6·2.1

2.5

20~50

290

220

105

140

120

14/17

0.1-1.6·2.1

2.5

15~50

310

300

130

150

200

28/34

0.1-2.1·4.5

6.4









口径(DN)

L法兰

螺纹/焊接

H1

H2

H3

重量(kg)

使用压力范围(Mpa)

公称压力(Mpa)

15~25

32~50

270

270

200

155

155

134

134

-

10

13.5/15

0.1-1.6

2.5

15~25

32~50

310

310

-

220

220

165

165

-

19

23

0.1-1.6

2.5

15~25

32~50

310

310

-

220

220

165

165

-

19

23

0.1-2.5

4.0

32~65

400

340

220

217

-

46

0.1-2.5

4.0

15~25

32~50

380

380

380

210

210

180

180

345

345

45

47

0.1-4.5·6.5

6.4-100

口径(DN)



L法兰

螺纹/焊接

H

H1

W

重量(kg)

使用压力范围(Mpa)

公称压力(Mpa)

15~50

495

-

495

-

280

-

0.1-10.0

15

15~25

-

310

115

165

210

-





15~25

-

110

166

140

73

-

0.1-2.8

4.0

15~25

-

130

230

190

108

-

0.1-4.5

6.4





实际尺寸以代理商提供为准,更多尺寸请与代理商联系
