产品名称：进口气动固定式球阀
品牌：美国MILLER
联系人：黄先生
咨询热线：0755-29748800
在线QQ：916223289
品牌：美国MILLER
美国MILLER进口气动固定式球阀概述：
美国米勒气动固定式球阀是由角行程气动执行器与固定式球阀组成，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，工作更稳定。气动固定式球阀可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动固定式球阀具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。
美国MILLER进口气动固定式球阀参数：
|
阀体形式 |
两段式铸造阀体 |
|
公称通径 |
DN50～1000mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K |
|
连接形式 |
法兰式 |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
阀芯形式 |
O型固定球型阀芯 |
|
流量特性 |
近似快开型 |
|
执行器型号 |
单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
美国MILLER进口气动固定式球阀部件：
|
名称 |
材料 |
||||
|
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
球体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
|
阀杆 |
F304 |
F304L |
F316 |
F316L |
2C13 |
|
阀座 |
PTFE、PPL 金属 |
||||

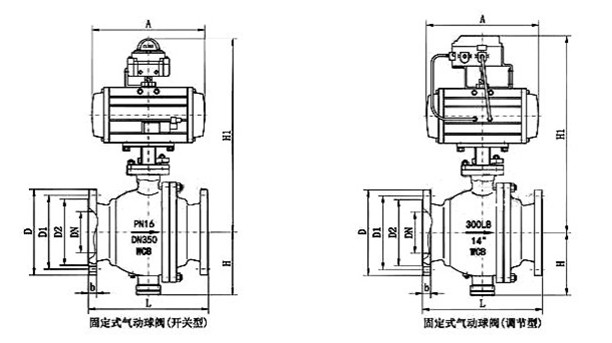

| 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | - | - | - | - | - | - | 335 | 385 | 430 | 470 | 590 | 700 | 780 | 950 |
| H1 | 根据所配执行机构而定，配置执行器不同，连接尺寸也不同 | |||||||||||||
| A | ||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 705 | 840 | 910 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | 840 |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 435 | 485 | 608 | 718 | 788 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 12-26 | 12-30 | 12-34 | 12-41 | 12-41 |
