进口比例调节型执行器

产品名称:进口比例调节型执行器

品牌:美国MILLER

联系人:黄先生

咨询热线:0755-29748800

在线QQ:916223289

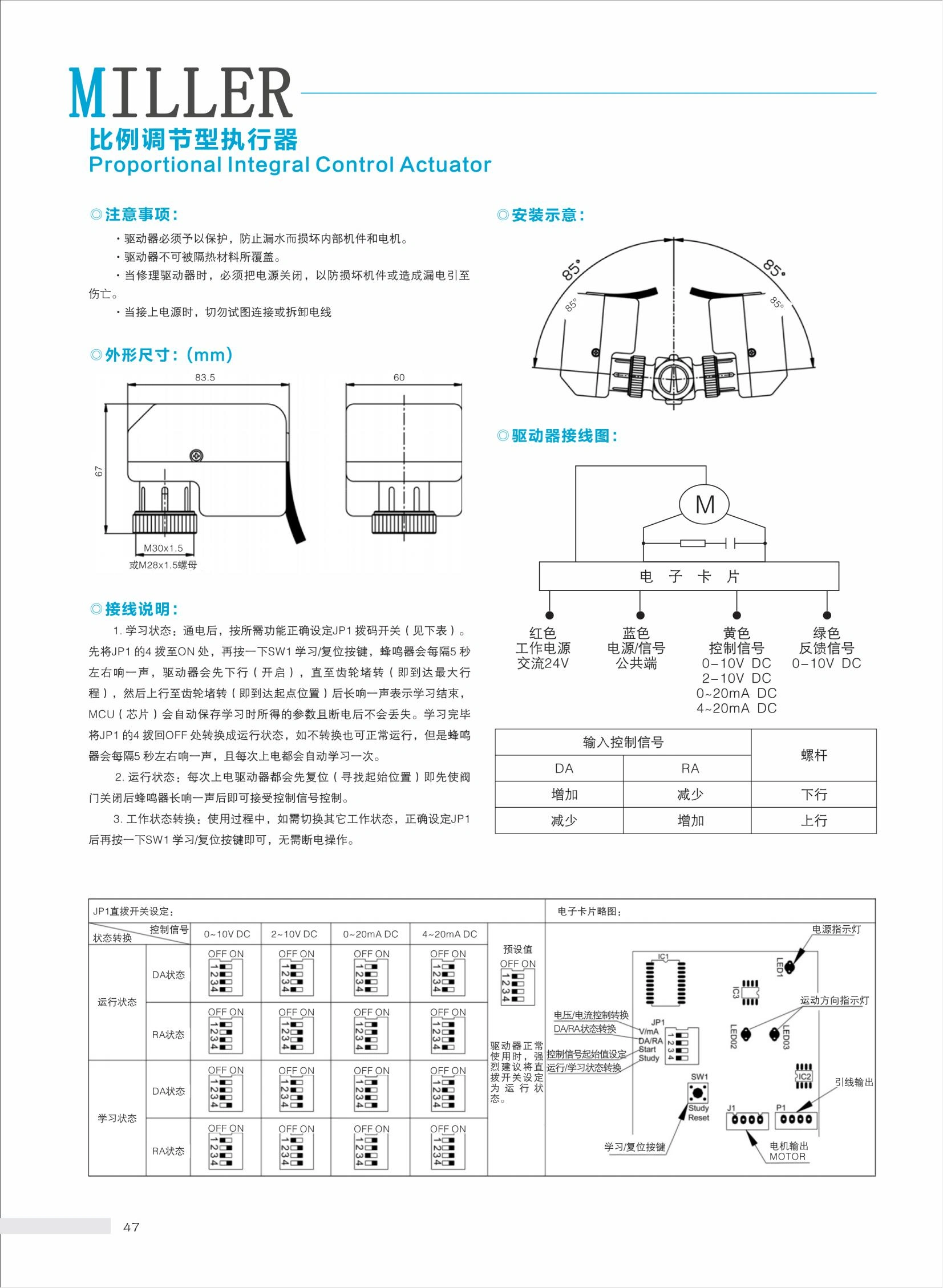

比例调节型执行器

Proportional Integral Control Actuator

◎应用:

MACDV系列执行器采用双向控制,配装MDV(DN15-DN32)系 列动态平衡电动调节阀后,能调节冷、热水的流量,广泛用于中央空 调、采暖、水处理、工业加工行业等系统的流体控制。

◎特点:

•低交流电压的双向同步电机驱动。

•磁性离合器。

•动作利用塑料齿轮组传送,噪声低。

•阻燃ABS工程塑料外罩。

•具有超时保护功能和无控制信号的故障保护功能。

•可以在阀门安装之后,再安装驱动器,现场装配,接线灵活、方便。

•驱动器的平面设计可以贴近墙面安装,占用空间小

◎工作原理:

与MDV(DN15-DN32)系列动态平衡电动调节阀配套使用,通过接收 BA系统的调节型控制信号(0-10V或4-20mA)来驱动阀门改变阀芯与阀 座之间的流通面积,从而控制通过阀门的流量,实现自动调节功能。

驱动器是由一双向同步电机驱动,并带磁性离合器。电机通过电机转 子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭力。故此 当电机没有电流通过时能稳定地停顿在任何一点。驱动器递增式所发出的 讯号能使电机顺时针转动或逆时针转动。


◎技术规格:

型号

MACDV120

MACDV120

MACDV200

MACDV200

电压

24VAC

220VAC

24VAC

220VAC

频率

50/60 Hz

50/60 Hz

50/60 Hz

50/60 Hz

功率

3VA

3VA

3VA

3VA

推力(N)

120-140N

120-140N

200-250N

200-250N

运行时间

50Hz 10s/mm 60Hz 8.3s/mm

防护等级

IP43

控制信号

0(2)-10VDC,

0(4)-20mA

反馈信号

0-10VDC

壳体

阻燃ABS工程塑料

◎技术参数:

产品型号:

   型号

推力

工作电压

    调节方式

MACDV120

120N

24VAC

比例调节型执行器

MACDV120

120N

220VAC

比例调节型执行器

MACDV200

200N

24VAC

比例调节型执行器

MACDV200

200N

220VAC

比例调节型执行器
