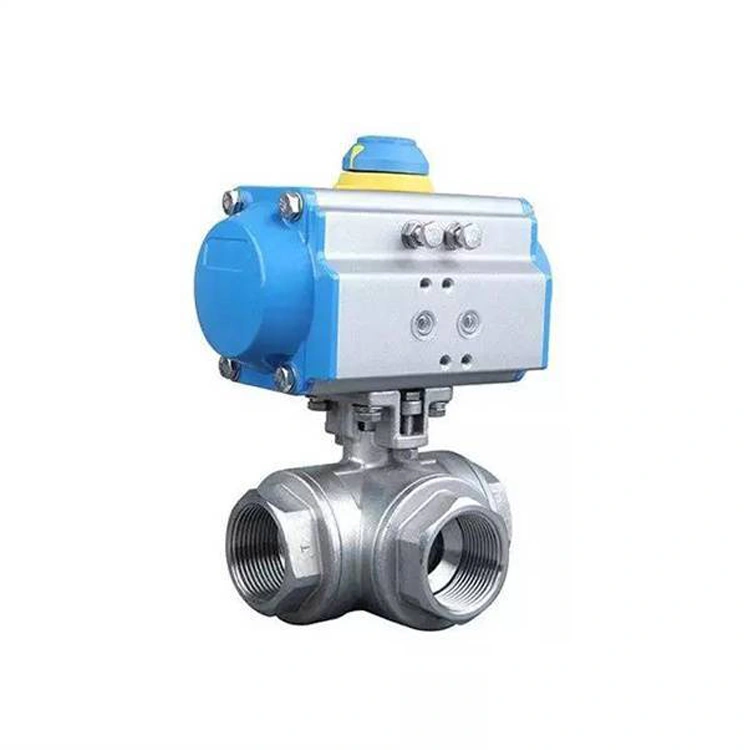

进口气动三通内螺纹球阀

产品名称:进口气动三通内螺纹球阀

品牌:美国MILLER

联系人:黄先生

咨询热线:0755-29748800

在线QQ:916223289

进口气动三通内螺纹球阀概述

美国MILLER(米勒)进口气动三通内螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。

气动内螺纹三通球阀产品特点

1.气动三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。

2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。

4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。进口气动三通内螺纹球阀产品选型

阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

进口气动三通内螺纹球阀外形尺寸



进口气动三通内螺纹球阀气动执行器

气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位)

执行器型号AT、AR、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构

进口气动三通内螺纹球阀技术参数

公称通径DN(mm)10152025324050
公称压力(MPa)PN1.6、2.5、4.0、6.4 MPa
阀体形式整体式,分体式阀体
连接形式螺纹式,焊接式
阀芯形式"O"型球形阀芯
动作范围0~90°
泄露量Q按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差带定位器:小于全行程的±2%
死区带定位器:小于全行程的±2%
可调范围250:1
配置执行机构GT、AT、AR、AW系列单双作用气动执行器
控制方式开关两位控制、4~20mA模拟量信号控制
