进口浮动式法兰球阀-美国米勒MILLER阀门中国办事处

产品名称：进口浮动式法兰球阀

品牌：美国MILLER

联系人：黄先生

咨询热线：0755-29748800

在线QQ：916223289

品牌：美国MILLER

美国MILLER进口浮动式法兰球阀概述：

美国MILLER浮动式球阀是一款米勒公司自己设计的球阀。米勒浮动球球阀的阀体内有两个阀座密封圈，在它们之间夹紧一个球体，球体上有通孔，通孔的直径等于管道的内径，称全径球阀；通孔的直径略小于管道的内径，称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时，球孔与管道直径对准，已保证管道工作介质阻力最小。当阀杆转动1/4圈时，球孔垂直于阀门的通道，靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上，从而保证阀门完全密封。这种球阀属单面强制密封。

美国MILLER进口浮动式法兰球阀参数：

公称通径：DN10-DN300

公称压力：150LB-900LB

设计温度：-30℃-+200℃

连接方式：法兰

适用介质：水、燃气、蒸汽、油品、硝酸、醋酸

美国MILLER进口浮动式法兰球阀部件：

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB
球体	CF8	CF3	CF8M	CF3M	WCB HCr
阀杆	F304	F304L	F316	F316L	2C13
阀座	PTFE、PPL
填料 /垫片	PTFE、PPL
螺栓	304
螺母	304
手柄	WCB

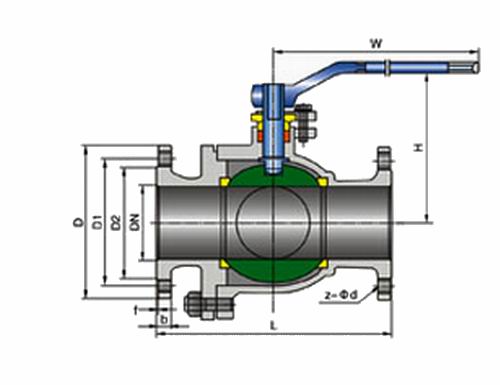

美国MILLER进口浮动式法兰球阀尺寸：

公称压力	公称通径	d	L	D	D1	D2	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100

实际尺寸以代理商提供为准，更多尺寸请与代理商联系
